一種新型的差壓式流量計的概述

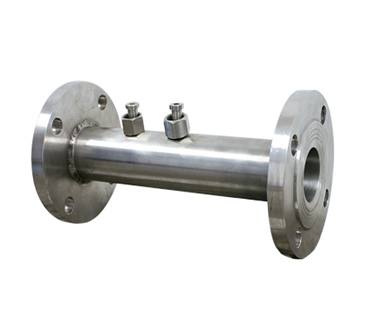

SYVD型V錐流量計是一種新型的高精度差壓式流量計。通過在密閉的管道中心線懸掛一個特別的流線形錐體來進行中央節流，用上游管壁和錐體尾部測量的差壓來計算流量，故名V錐流量計。由于V錐流量計獨特的結構設計，其性能較于其他差壓式流量計更優。
SYVD型V錐流量計與其它差壓式流量計一樣，都是基于密閉管道中能量轉換的伯努利定律進行測量，即在穩定的流場情況下，介質的流速與差壓的平方根成正比。當介質以一定的速度向錐尖方向流過時，由于錐體的節流作用,會使錐體下游立即形成低壓區P2，錐體上游的高壓P1與下游的低壓P2間有一壓差△P，壓差△P經取壓口送至差壓變送器，根據差壓的變化可以測量出流量的變化。
流量測量系統組成
SYVD型V錐流量計由內置錐體節流件與三閥組、散熱件、引壓管、差壓變送器、流量計算機組成流量測量系統。對于氣體和蒸汽等介質，可加溫度、壓力補償，組成質量流量和標準體積測量系統。SYVD型V 錐流量計分:精確管道型(DNl5～DN900或更大);對夾型(DNl5～DNl50)
產品特點
1、 精度高，重復性好:
V錐流量計的精度為測量值的±0.5％，重復性為±0.2％。
2、量程比寬，壓損低:
V錐流量計正常情況下量程比為10∶l。參數準確可以做到30∶l，V錐流量計壓力損失僅為孔板的l/5～ l/10，可大大降低運行能耗。
3、安裝直管段要求低:
由于V錐流量計獨特的中心流線形節流結構，很好地解決了直管段整流的問題，將不規則的流體直 接整流成理想流體，前直管段0～3D，后直管段0～1D。
4、長期穩定性好:
錐體的獨特設計，保證了流體在流經錐體時，是一種漸變過程，無突變，流量先經過錐體后，在到達錐 邊，因此，錐體不會經常性受到流體的磨損，β值可保持長期不變，故儀表長期使用而無需重新標定。
5、應用范圍廣，可測高溫高壓和復雜工況介質:
V錐流量計與孔板節流裝置一樣，工作溫度與壓力取決于管道和法蘭的材質與等級。特殊的節流體，使 其可測多相水流，電磁干擾介質，各種混合氣體等。非常適合測量如蒸汽、煤氣、原油等臟污介質。
V錐流量計運用工況范圍非常廣，溫度-100℃～500℃，最大壓力40MPa，雷諾數范圍廣8×10 3～5× 106。氣體:煤氣、天然氣、空氣、氧氣、氮?dú)狻錃?、甲烷、丙烯、煙氣、飽和蒸汽、過熱蒸汽等。
液體:水、油品、乳化液、純水、雙氧水、甘油、醇類、凈水、污水、各種腐蝕性介質等。
6、具有自清潔能力:
