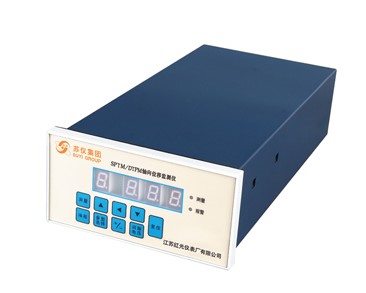

SPTM 為單通道、DTPM 為雙通道軸向位移監測儀, 它是測量旋轉機械轉子和靜止部分相對軸向位置變動大小的盤裝式監測儀表。來自電渦流位移傳感器的信號經調理后, 在L E D 上顯示出轉子軸向位移的大小和方向, 在儀表輸出端輸出相應的4 ～ 20m A 電流和超過設定值時的報警繼電器開關量。該儀表具有停電保護、數字密碼保護、電路自恢復等功能, 如有故障可自動切斷報警輸出回路，從而有效抑制儀表誤報警。適用于對汽輪機、水輪機、壓縮機、鼓風機等多種旋轉機械的軸向位置的長期在線監測。
性能及技術指標
1. 輸入信號: SE 系列?11mm 電渦流位移傳感器
2. 測量范圍: 4mm
3. 儀表顯示: LED 數碼管顯示, 同時帶有間隙電壓顯示( 供安裝時參考)
4. 電流輸出: DC4 ～ 20mA, 線性誤差≤ ±1%F·S,輸出負載≤ 500Ω
5. 參數設置: 通過儀表面板按鍵可設置靈敏度、警告值、危險值、零位電壓等
6. 報警輸出: 具有警告、危險兩極報警指示燈顯示報警繼電器為常開, 節點容量:DC30V/20A，AC240V/5A
7. 使用電源: AC220V/50Hz±10%
8. 工作環境: 工作溫度: -10 ～ +65 ℃ , 相對濕度≤ 80%
9. 外型尺寸: 160×80×310mm( 寬× 高× 深)
