濁度是衡量介質中懸浮性顆粒物對光線引起的阻礙程度。懸浮物指懸浮在水中的固體物質，包括不溶于水中的無機物、有機物及泥砂、黏土、微生物等。
水中的懸浮物一般是泥土、砂粒、微細的有機物和無機物、浮游生物、微生物和膠體物質等。水的濁度不僅與水中懸浮物質的含量有關，而且與它們的大小、形狀及折射系數等有關。

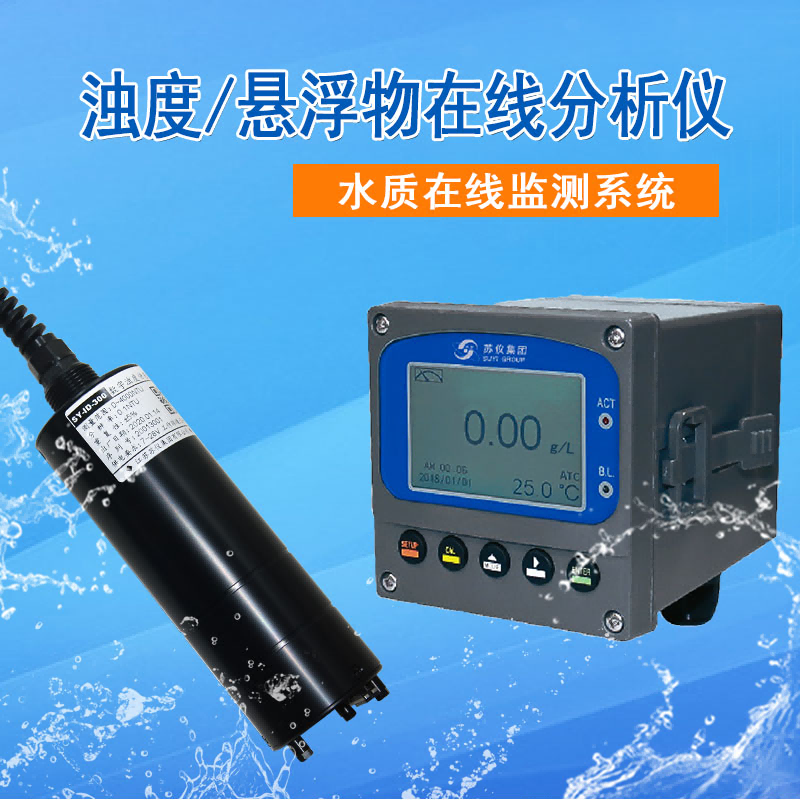

數字濁度/懸浮物在線分析儀通常適用于天然水、飲用水和部分工業用水水質測定。
一、SWM-D100數字濁度/懸浮物變送器
SWM-D100是一款通用型水質單參數在線監測設備，用于連接數字型傳感器，可實時監測傳感器的測量數據以及工作狀態，亦可對傳感器進行標定和校準，具有數據存儲、數據傳輸、對外控制等功能。搭載半透半反液晶屏，操作界面簡單、友好，對操作人員的專業性要求不高。
可對接的數字型傳感器包括：PH、ORP、電導率、濁度、溶解氧、離子濃度、COD及其他多參數因子等。適用于地表水、飲用水、市政污水、自來水、水產養殖、工業廢水、污水處理、循環冷卻、過程監控等行業。
性能特點：
1. 設備可自動識別所連接的傳感器，即插即用；
2. 搭載半透半反液晶屏，戶外強光下可視；
3. 擁有友好的中文操作界面，易于操作；
4. 具有數據存儲、查看、導出等功能，可設定存儲周期；
5. 自動讀取傳感器內部工作參數，更換傳感器無需校準；
6. 采用RS485總線式通訊，搭載標準MODBUS協議，易于系統集成；
7. 內置防雷、防浪涌、防反接、過載保護等保護措施；
8. 具有IP65防護等級，適用于室內外各種安裝環境。
技術指標：
顯示屏 | 半透半反液晶屏，LED背光 |
顯示尺寸 | (63x38)mm |
分辨率 | 240x160 |
模擬輸出 | 2路4`20mA |
繼電器輸出 | 3路，程序控制輸出（可控制自吸泵、自動清洗） |
數字通訊 | RS485(Modbus協議)，其他協議可定制 |
工作環境 | （5~45）攝氏度，（0~95）％PH |
防護等級 | IP65 |
外殼材質 | PC+ABS |
本機尺寸 | 96mx96mmx132mm(H x W x D) |
挖孔尺寸 | 93mmx93mm(H x W) |
工作電壓 | 220V AC |

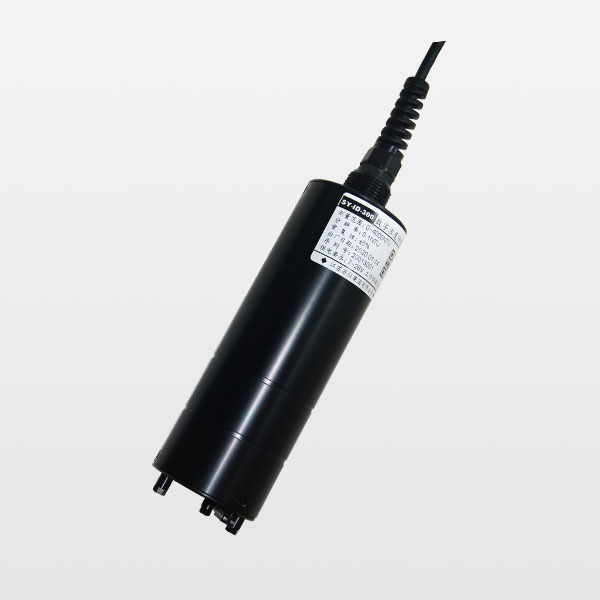

二、SY-ID-300數字濁度/懸浮物傳感器
SY-ID-300數字濁度/懸浮物傳感器是一款針對水質中濁度/懸浮固體分析的智能數字式分析設備，其測量原理是為紅外光散射效應，采用雙光路（90°、140°）設計，電極常數穩定可靠且壽命長。傳感器搭載長距離傳輸?shù)腞S485通訊接口和標準Modbus協議，易于系統集成。其外殼采用高耐腐蝕性材料，整體結構具有IP68防護等級，可長期工作于水下10米深度以及各種惡劣的工作環境。攜帶自動清潔電刷，免人工維護。配套有專業的數據采集軟件，可實時監控傳感器的工作狀態、測量結果，同時可方便地進行標定、記錄、故障診斷等操作。
本傳感器具有穩定性好、低維護（自動清洗）、壽命長等諸多優點，廣泛應用于地表地下水、市政污水、工業廢水、自來水廠、污水處理廠、過程控制等行業。
工作原理：
濁度是衡量介質中懸浮性顆粒物對光線引起的阻礙程度。不僅與懸浮物的數量、濃度有關，還與尺寸、形狀和折射率有關。介質中的懸浮顆粒對入射光會產生不同方向的散射，其中90°散射光受顆粒物尺寸影響較小，常被用做濁度測量。光源發射860nm紅外光，在90°方向檢測散射光強度，根據檢測的散射光強計算介質濁度值。
懸浮物是指懸浮在水中的固體物質，包括不溶于水中的無機物、有機物及泥砂、黏土、微生物等，是衡量水污染程度的指標之一，造成水渾濁的主要原因。隨著顆粒物濃度不斷增大，入射光不能照射到所有顆粒物，并且在90°方向的散射光被其它顆粒物遮擋而檢測不到，可通過140°散射光測量懸浮物。
技術指標：
測量參數 | 濁度 | 懸浮物 |
型號 | SY-ID-300 |
工作原理 | 90°散射/140°散射 |
測量范圍 | （0~4000）NTU | （0~50）g/L（TSS） |
分辨率 | 0.1NTU | 0.1g/L |
重復性 | ＜2% | ＜±5% |
響應時間 | ＜30s |
通訊接口 | RS485，標準Modbus協議 |
尺寸規格 | D60mm，L170mm，電纜2m（可定制） |
工作環境 | （0~50）攝氏度，（0~6）bar |
工作電壓 | 7~28V DC |
技術特點：
1. 耐腐蝕殼體，POM材質，3/4NPT上螺紋接口，方便安裝；
2. 采用雙光束紅外及散射光光度計檢測技術，在線測量濁度/懸浮固體濃度；
3. 自動補償因流動波動，氣候變化或其它原因造成的干擾；
4. 自動清洗電刷，避免附著物阻擋測量光路，實現免維護；
5. 自動清除顏色干擾；
6. 能防止氣泡和污泥顆粒而引起的偏差；
7. 數字調制濾波技術，消除環境光影響；
8. 長壽命紅外LED光源，長達10年以上；
9. RS485通訊接口，標準Modbus協議，便于集成；
10. 專業操作軟件，具有校準、記錄、分析、診斷功能；
11. 延長線采用防水、防腐蝕、抗干擾之AVVR線纜；
12. RS485輸出，抗雜波、信號干擾能力強，數據穩定性更好；
13. 具有校準記錄存儲功能，即插即用，初次使用無需校準；
14. 具有IP68防護等級。
安裝注意事項：
安裝方式：沉入式安裝
1. 探頭光學窗口必須至少有 30 厘米離地凈高；
2. 安裝探頭時注意光學窗口面向水流的方向（下游）以減少碰撞的風險；
3. 避免安裝現場氣泡不一致。如果不可能避免，請?jiān)囍p輕移動探頭，或調整其對齊以最小化氣泡效果；
4. 保護探頭防止大物體流接近，如樹枝或冰及防止水流波浪；
5. 安裝探頭時，請避免光學窗口直接對著光或?qū)χ瓷湫院軓?qiáng)的表面。
